數采儀又稱數據采集傳輸儀，環保數采儀，數采儀可安裝在污染源廢水和廢氣排放口，實時采集流量計、化學需氧量（COD）監測儀和煙氣連續排放監測系統等各種監測設備的數據，適合在各種惡劣的環境中工作。

污染源在線自動監控（監測）數據采集傳輸儀憑借其高速的運算能力，海量的數據存儲，靈活的組網方式，便捷的人機交互，廣泛適用于污染源監測、地表水監測、空氣質量監測、區域環境噪聲監測、大氣環境污染源、地表水體污染源、地下水體污染源、海洋環境污染源、土壤環境監測、放射性環境污染源等監測領域。
數據采集儀安裝在污染源廢水和廢氣排放口（或其他環境監測點，如噪聲監測點、VOC監測點等），實時采集流量計、化學需氧量（COD）監測儀和煙氣連續排放監測系統（CEMS）等各種監測設備的數據，通過無線網絡（GRPS/3G/4G等）或者有線網絡將數據傳輸至環保局服務器。管理人員通過訪問安裝在環保局服務器上的監測系統軟件進行數據的查看，統計分析等操作。
一、數采儀執行標準
《污染源在線自動監控（監測）系統數據傳輸標準》（HJ/T 212-2005）
《污染源在線自動監控（監測）數據采集儀技術要求》（HJ477-2009）
《污染物在線監控（監測）系統數據傳輸標準》（HJ 212-2017）
《水污染源在線監測系統（CODCr、NH3-N等）安裝技術規范》HJ353-2019并且可以根據各地區具體參數酌情修改滿足地區需求。
本產品通過中國環境保護產品認證，證書編號：CCAEPI-EP-2019-814
本產品獲得計算機軟件著作權登記證書，登記號：2016SR396179
本產品獲得國家實用新型發明專利，專利號：ZL201720267588.6
本產品獲得國家外觀設計專利，專利號：ZL201930089947.8

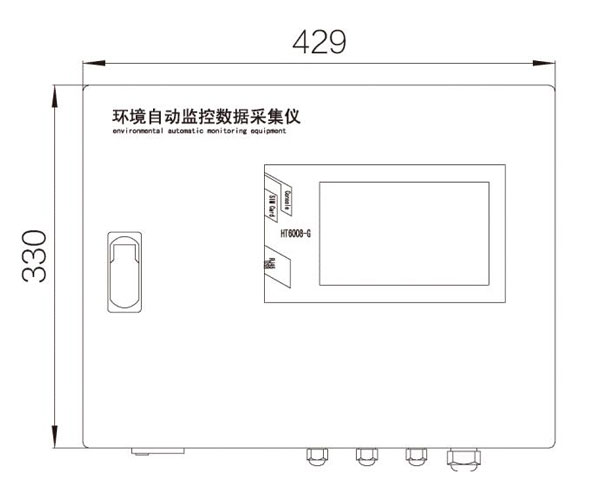

二、數采儀外形尺寸

三、數采儀功能特點
?強勁運算動力
采用ARM內核，主頻800MHz，最高1000Mhz，為數據運算提供強勁的動力。
?絕佳交互體驗
配備7.0″TFT全觸摸式顯示屏，分辨率達WVGA 800×480，提供絕佳的視覺感受和便捷的觸控體驗。
?十年數據備份
最高支持32G SD卡存儲，最高可存儲長達十年的歷史數據。
?多重組網方案
支持GPRS/CDMA/3G/4G/Ethernet等多種組網方式，用戶可根據現場實際情況進行靈活組網。
?海量通訊協議
匹配600余種國內外在線監測設備，可實現設備間的快速對接。同時可根據客戶現場的實際需求進行通訊協議的定制開發。
?多中心數據同傳
最多支持十個中心數據同傳，支持?jǐn)帱c(diǎn)續傳，可滿足自建、園區、區縣、市、省和國家等多級環保平臺同時聯網的需求。
?遠程升級
可通過網絡在線對軟件進行遠程升級，減少運維人員的工作量，提高日常運維的工作效率。
?安裝便捷
接線端口采用免螺式彈簧端子設計，可實現現場的快速安裝，省時省力。
?快速配置
無需電腦連接操作，通過觸摸屏即可完成查看、設置、調試、診斷等所有操作。

四、數采儀應用拓?fù)鋱D

五、數采儀技術規格

CPU	型號	ARM Cortex-A8
	主頻	800MHz最高1000MHz
	存儲器	512M Nand512M RAM
顯示單元	液晶屏	7″TFT 觸摸屏800×480 WVGA
外部存儲	SD卡	16G最高支持32G
	CF卡	×
	USB	2×USB 2.0
通訊組網	無線接入方式	GPRS/CDMA/3G/4G
	有線接入方式	2×以太網Ethernet
通訊接口	串口通訊	6×RS232 1×RS485可擴展4個RS485
	模擬量輸入	8路差分 4～20mA / 0～20mA / 0～5V
	開關量輸入	8路
	開關量輸出	8路干結點
傳輸標準		污染源在線自動監控（監測）系統數據傳輸標準（HJ 212-2005） 污染物在線監控（監測）系統數據傳輸標準（HJ 212-2017）
電池容量		12V 5Ah
外形尺寸		430mm×330mm×80mm
工作環境	濕度	20%～90%
	溫度	-10～60℃
系統參數	精度	≤0.2%
	電磁兼容	IEC三級
	電源	AC220V±20％ 50Hz
	功耗	≤10W
	備用電源	12V 5AH

六、數采儀人機界面

七、數采儀相關證書
