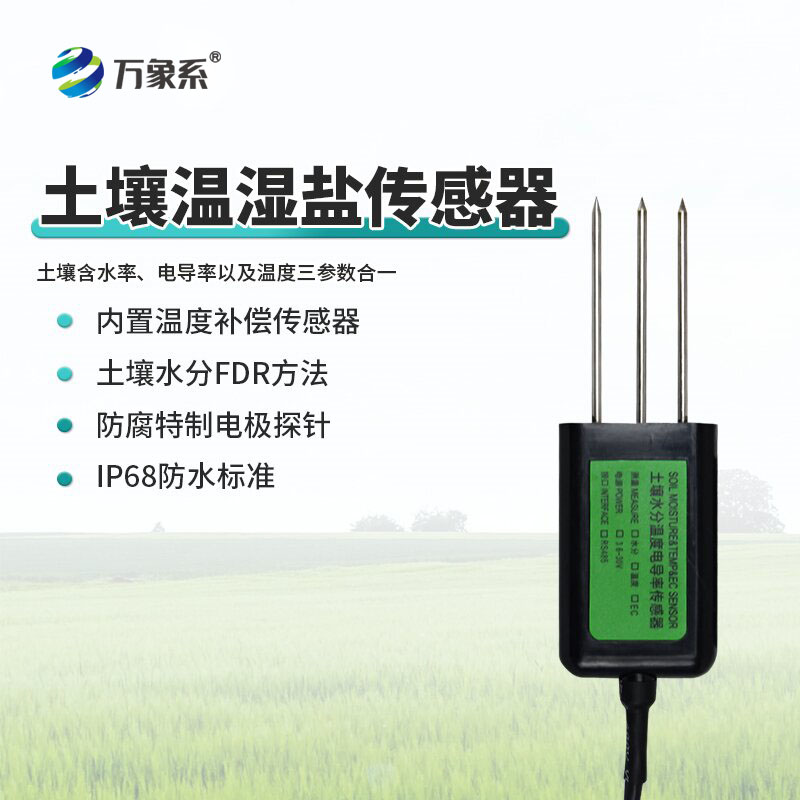

一、土壤溫濕鹽傳感器產品介紹

土壤溫濕鹽傳感器又稱溫濕鹽傳感器，土壤溫濕度傳感器，土壤溫濕鹽傳感器采用先進的物理傳感器組件來感測土壤的溫度，濕度和鹽分含量，可以幫助人們更好地理解土壤的狀況，從而更有效地管理農田。

WX-WSY485土壤溫濕鹽傳感器性能穩定靈敏度高，是觀測和研究鹽漬土的發生、演變、改良以及水鹽動態的重要工具。通過測量土壤的介電常數，能直接穩定地反映各種土壤的真實水分含量。土壤水分傳感器可測量土壤水分的體積百分比，是符合目前國際標準的土壤水分測量方法。適用于土壤墑情監測、科學試驗、節水灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、污水處理、精細農業等場合。

二、傳感器具有以下特點：

（1）土壤含水率、電導率以及溫度三參數合一。

（2）也可用于水肥一體溶液、以及其他營養液與基質的電導率。

（3）電極采用特殊處理的合金材料，可承受較強的外力沖擊，不易損壞。

（4）完全密封，耐酸堿腐蝕，可埋入土壤或直接投入水中進行長期動態檢測。

（5）精度高，響應快，互換性好，探針插入式設計保證測量精確，性能可靠。

技術參數
信號輸出類型	RS485接口 Modbus協議
供電電壓	3.6-30V/DC直流
靜態功耗	6mA@24V DC直流
土壤水分量程	可選量程：0-50%，0-100% 分辨率：0-50%內0.03%，50-100%內1% 精度：0-50%內2%，50-100%內3%
電導率量程	可選量程：0-20000us/cm 分辨率：0-10000us/cm內10us/cm, 100000-20000us/cm內50us/cm 精度0-10000us/cm范圍內為±3%; 10000-20000us/cm范圍內為±5%
電導率溫度補償	內置溫度補償傳感器，補償范圍0-50℃
溫度測量量程	量程：-40~80℃，分辨率：0.1℃，精度：±0.5℃
測量原理與測量方式	土壤水分FDR方法，土壤電導率交流電橋法 土壤原位插入或浸沒入培養液、水肥一體營養液中直接測試
防護等級	IP68浸沒水中可長期使用
運行環境	-40~85℃
探針材料	防腐特制電極
密封材料	黑色阻燃環氧樹脂
安裝方式	全部埋入或探針全部插入被測介質
默認線纜長度	2米，線纜長度可按要求定制
連接方式	預裝冷壓端子
外形尺寸	45*15*145mm
電極長度	70mm

三、傳感器接線

型號	接線圖
RS485接口型 Modbus協議	紅色(V+): 電源正 黑色(G): 電源地 黃色(T+): RS485+/A/T+ 白色(T-): RS485-/B/T-

四、外型尺寸、選型訂購

五、安裝與測量

由于電極直接測定土壤中的可溶鹽離子的電導率，因此土壤體積含水率需高于約20%時土壤中的可溶離子才能正確反映土壤的電導率。在長期觀測時，灌溉或者降雨后的測量值更接近真實水平。如果進行速測，可先在被測土壤處澆水，待水分充分滲透后進行測量。

（1）快速測量法：選定合適的測量地點，避開石塊，確保電極不會碰到石塊之類堅硬物體，按照所需測量深度刨開表層土，保持下面土壤原有的松緊程度，握緊傳感器體垂直插入土壤，插入時不可前后左右晃動，確保與土壤緊密接觸。一個測點的小范圍內建議測多次求平均。

（2）埋地測量法：根據需要的深度，垂直挖直徑大于20厘米的坑，深度按照測量需要，然后在既定深度將傳感器鋼針?biāo)讲迦肟颖?，將坑填埋壓?shí)，確保電極與土壤緊密接觸。穩定一段時間后，即可進行連續數天、數月乃至更長時間按的測量和記錄。

如果在較堅硬的地表測量時，應先鉆孔（孔徑應小于探針直徑），再插入土壤中并將土壓實然后測量；傳感器應防止劇烈振動和沖擊，更不能用硬物敲擊。由于傳感器為黑色封裝，在強烈陽光的照射下會使傳感器使急劇升溫（可達5０℃以上），為了防止過高溫度對傳感器的溫度測量產生影響，請在田間或野外使用時注意遮陽與防護。

六、土壤電導率，溫度與輸出的換算

型號	參數范圍	換算關系
RS485接口 Modbus協議	對應含水率0-100%	含水率=含水率存器值/100。如讀取到的數據為2013，則含水率= 2013/100=20.13%。
	對應溫度-40-80℃	溫度=溫度寄存器值/100。如讀取到的數據為2013，則溫度= 2013/100=20.13℃。
	對應電導率	電導率=電導率寄存器值。如讀取到的數據為1568，則電導率= 1568us/cm。
